Hình ảnh đồ họa thể hiện rõ ràng tỷ lệ của bất kỳ đại lượng nào thường được sử dụng trong kinh tế và tài chính. Nhưng thường thì sơ đồ cũng có thể được nhìn thấy trong tài liệu kỹ thuật. Trong bài viết này, chúng tôi sẽ cố gắng hiểu các sơ đồ bằng cách sử dụng các ví dụ về hoạt động của rơle điều khiển và quản lý.
Rơle thời gian – làm việc đúng tiến độ
Hãy tham khảo tài liệu vềORT-2T-AC230Vrơle thời gian. Trong đó, chúng ta có thể tìm thấy sơ đồ điện của rơle và một trong các sơ đồ kết nối có thể có (tương ứng):

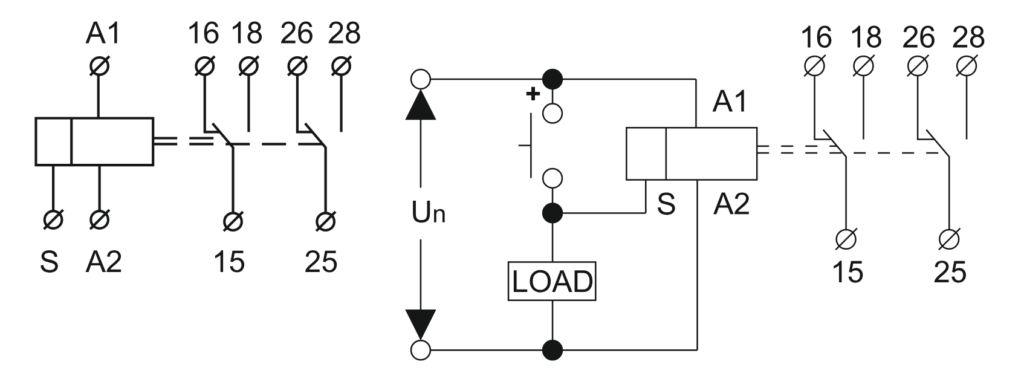

Sơ đồ điện của rơle thời gian IEK (trái) và sơ đồ kết nối có thể (phải).
Rơle thời gian này được thiết kế để chuyển đổi từng bước các tải mạnh và có 2 cài đặt/cài đặt thời gian ngắt độc lập (t1 và t2). Đây là những gì nó trông giống như:
Rơle có hai nhóm tiếp điểm chuyển đổi, điện áp nguồn (Un) phải được cấp vào các tiếp điểm A1 và A2. Khi cấp nguồn cho rơle bằng DC, cực tính rất quan trọng (theo sơ đồ, dấu cộng phải được áp dụng cho các tiếp điểm A1 và S).
Chúng ta hãy nhìn vào sơ đồ chức năng:
Đầu vào/đầu ra của rơle thay đổi trạng thái được đặt dọc theo trục Y. Thời gian dọc theo trục X.
Hình chữ nhật được tô đầy cho biết đầu vào/đầu ra tương ứng đang hoạt động (có tín hiệu hoặc tiếp điểm đóng).
Vì vậy, rơle thời gian này hoạt động như sau: khi cấp nguồn cho rơle (Un), thời gian đếm ngược t1 và t2 bắt đầu (các giá trị yêu cầu có thể được đặt bằng bộ điều chỉnh quay nằm ở mặt trước rơle). Sau khi hết thời gian t1, tiếp điểm rơle 15-18 đóng lại và sau khi hết thời gian t2, tiếp điểm rơle 25-28 đóng lại.
Nếu ngắt nguồn Un khỏi rơle hoặc tín hiệu được cấp vào tiếp điểm S thì các tiếp điểm 15-18 và 25-28 sẽ ngay lập tức mở (không có thời gian trễ). Khi nguồn Un xuất hiện và không có tín hiệu S, quá trình đếm ngược thời gian t1 và t2 sẽ bắt đầu lại, sau đó các tiếp điểm 15-18 và 25-28 sẽ đóng lại. Như vậy, từ sơ đồ, bạn có thể hiểu cách hoạt động của rơle, cách nó phản ứng với các sự kiện nhất định (tín hiệu đầu vào).
Rơle giám sát pha – giám sát thông số lưới điện
Bây giờ đến tài liệu dành choORF-06D-220-460VACrơle giám sát pha. Trong đó, chúng ta có thể tìm thấy sơ đồ điện của rơle và một trong các sơ đồ kết nối có thể có (tương ứng):
Sơ đồ điện của rơle giám sát pha ONI (trái) và sơ đồ kết nối có thể (phải).
Rơle này được thiết kế để giám sát các thông số mạng điện (trình tự pha, mất pha, không đối xứng, quá áp và thiếu điện áp). Thiết bị này cũng bảo vệ người tiêu dùng nhạy cảm với các thông số này bằng cách truyền lệnh đến các thiết bị kích hoạt. Bản thân rơle trông như thế này:
Từ tất cả những điều này, chúng ta hiểu rằng rơle có hai nhóm tiếp điểm chuyển mạch, điện áp nguồn (Un) phải được cấp vào các tiếp điểm L1, L2, L3.
Chúng ta hãy nhìn vào sơ đồ chức năng:
Rơle thời gian này hoạt động như sau:
Khi điện áp bình thường được cấp vào L1, L2, L3 (điện áp không quá hoặc dưới, trình tự pha không bị vi phạm, điện áp trên mỗi pha bằng nhau), đèn LED Un màu xanh lá cây sáng lên, các tiếp điểm 11-12 và 21-22 mở, và 11-14 và 21-24 đóng, trong khi đèn LED R màu đỏ sáng lên.
Khi mất điện áp trên L1, đèn LED Un và R ngay lập tức (không có thời gian trễ) dừng sáng, đồng thời các tiếp điểm 11-14 và 21-24 mở (và các tiếp điểm 11-12 và 21-22 đóng, vì các tiếp điểm đang chuyển đổi). Điều tương tự cũng xảy ra khi L2 và L3 bị mất/hỏng. Khi điện áp được phục hồi, trạng thái rơle cũng được khôi phục (các tiếp điểm 11-14 và 21-24 đóng, đèn LED Un và R sáng).
Khi các pha dính vào nhau hoặc trình tự của chúng bị vi phạm, các tiếp điểm 11-14 và 21-24 mở, đèn LED R dừng sáng và đèn LED Un bắt đầu nhấp nháy.
Khi điện áp giảm/vượt quá, các tiếp điểm 11-14 và 21-24 không mở ngay lập tức mà có độ trễ thời gian. Đèn LED R nhấp nháy trong khi đếm ngược độ trễ cắt bảo vệ (mở 11-14 và 21-24), đèn LED Un tiếp tục sáng. Khi điện áp được phục hồi, trạng thái rơle cũng được khôi phục (các tiếp điểm 11-14 và 21-24 đóng, đèn LED Un và R sáng).
Việc khôi phục rơle về trạng thái hoạt động bình thường xảy ra ở điện áp bằng giá trị cài đặt >U trừ độ trễ (theo tài liệu dành cho rơle này, giá trị độ trễ là 2% của Un). Cũng cần phải tính đến việc rơle coi việc giảm điện áp xuống dưới 0,5Un là mất pha, do đó, việc cắt bảo vệ (mở các tiếp điểm 11-14 và 21-24) sẽ xảy ra mà không có thời gian trễ.
Một thuật toán tương tự hoạt động cho rơle khi giám sát mất cân bằng pha.
