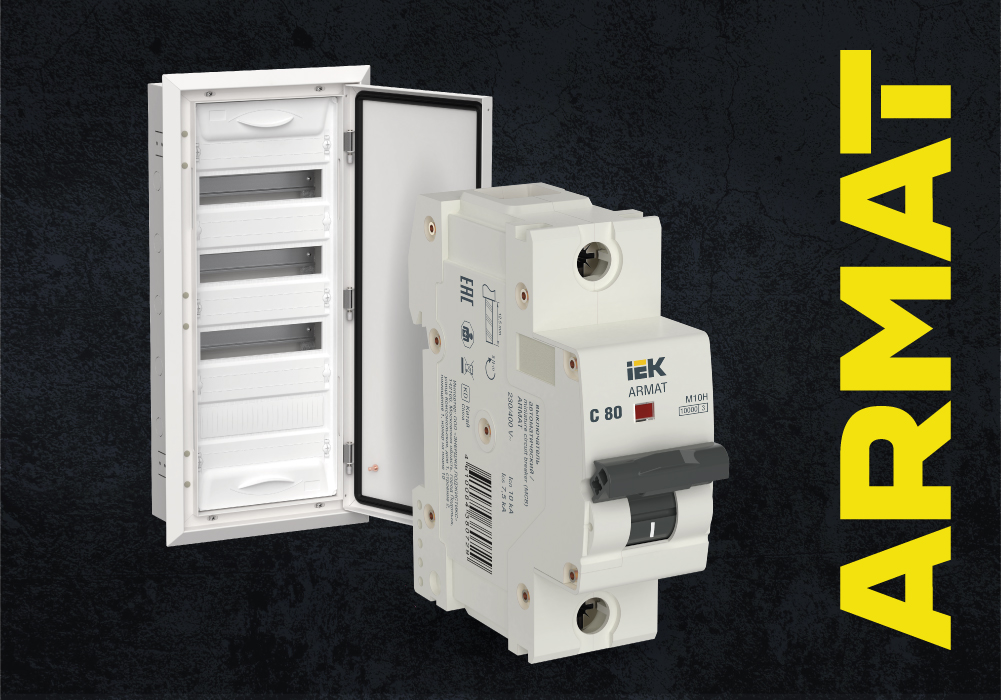

Bộ ngắt mạch mới – M10H với dòng định mức 80 và 100 A sẽ sớm xuất hiện trong dòng ARMAT IEK. Đây là những cầu dao mô-đun lớn nhất trong dòng ARMAT – chiều rộng của một cực M10H gấp rưỡi so với cầu dao thông thường. So sánh: mô-đun quen thuộc rộng 18 mm, trong khi mô-đun ARMAT M10H là 27 mm.
Nhưng kích thước không phải là điều duy nhất quan trọng trên thiết bị mới của chúng tôi. Điều gì đáng chú ý khác về ARMAT M10H? Chúng tôi sẽ nói với bạn bây giờ.
Dòng điện định mức
Như chúng tôi đã nói, cầu dao M10H có hai dòng điện định mức – 80 và 100 A. Có thể đặt ra câu hỏi ngay lập tức – tại sao không mở rộng dòng ARMAT M10N bằng cách thêm các mức định mức mới?
Nhân tiện, cả M10N và M10H đều tuân thủ tiêu chuẩn “công nghiệp” GOST IEC 60947-2.
Có vẻ như bạn chỉ cần thay đổi cài đặt của bộ nhả nhiệt và điện từ là mức xếp hạng mới đã sẵn sàng! Nhưng bạn không thể gian lận vật lý. Ở dòng điện định mức như vậy, việc ngắt trong trường hợp quá dòng (quá tải và ngắn mạch) sẽ dẫn đến giải phóng một lượng nhiệt rất lớn. Không thể lắp một thiết kế có khả năng chịu tải như vậy vào một vỏ tiêu chuẩn.
Bộ ngắt mô-đun hoặc bộ ngắt điện?
Tại sao lại tạo ra các sản phẩm mô-đun mới nếu dòng sản phẩm của IEK đã bao gồm các cầu dao vỏ đúc có thông số tương tự? Câu trả lời nằm ở từ “mô-đun” – MCB M10H có thể được gắn trên thanh ray DIN liên tiếp với cầu dao mô-đun tiêu chuẩn. Ngoài chiều rộng mô-đun, tất cả các kích thước khác của M10H đều giống với kích thước của các thiết bị mô-đun thông thường.
Để lắp đặt MCB M10H dòng điện cao, bạn không cần thùng loa lớn – chỉ cần lấy hộp dành cho các thiết bị mô-đun.
Bộ ngắt mạch mô-đun hoặc bộ ngắt mạch vỏ đúc? Mỗi thiết bị đều có nhiệm vụ riêng.
Nếu chúng ta đang nói về bộ ngắt mạch vỏ đúc, thì cần phải đề cập đến một hạn chế khác phát sinh khi sử dụng chúng. Chúng thường chỉ có sẵn ở dạng ba hoặc bốn cực. Trong khi đó, bộ ngắt mạch mô-đun M10H có thể bao gồm số cực bất kỳ từ 1 đến 4.
Mô-men xoắn và kết nối
Kích thước vỏ lớn của M10H cho phép sử dụng các thiết bị đầu cuối mạnh hơn và kết nối các lõi dẫn điện cứng lên đến 50 mm2. So sánh – đối với cầu dao ARMAT “nhỏ gọn”, tiết diện tối đa của lõi cứng là 25 mm2. Lõi có thể được kẹp trong các thiết bị đầu cuối với mô-men xoắn định mức là 5 N·m.
Làm nguội hồ quang và tiếp điểm: độ tin cậy gấp đôi
Điểm khác biệt cơ bản so với các thiết bị IEK dạng mô-đun khác là thiết kế máng hồ quang, chứa 24 tấm. Nó bao gồm hai phần – một phần cho mỗi cặp liên hệ.
Để vẽ hồ quang hiệu quả từ các tiếp điểm chuyển mạch và làm nguội hồ quang nhanh hơn, người ta lắp đặt một dây đeo sắt từ mạ đồng. Và để thoát khí nóng khi dòng điện ngắn mạch bị gián đoạn, máng hồ quang được ngăn cách bằng một tấm che bảo vệ làm bằng vật liệu hấp thụ. Tấm vải liệm có các rãnh để thoát khí.
Có lẽ bạn đã từng thắc mắc: tại sao máng vòng cung lại có đôi? Rốt cuộc, chúng ta đang nói về một cực? Thực tế là việc ngắt M10H xảy ra thông qua hai tiếp điểm chuyển mạch. Giống như trong các công tắc tải và công tắc tơ, M10H sử dụng tiếp điểm cầu. Hệ thống tiếp xúc với ngắt đôi mang lại khả năng mở đáng tin cậy hơn với ít hao mòn tiếp xúc hơn.
Hệ thống này lần đầu tiên được sử dụng trong máy cắt IEK.
Nhưng chúng tôi còn đi xa hơn nữa – để ngắt dòng điện ngắn mạch một cách hiệu quả, các tiếp điểm chuyển mạch được đặt trong một kén dập hồ quang sắt từ với lớp phủ làm bằng vật liệu cách điện.
Tất nhiên, các đầu tiếp xúc trên các tiếp điểm chuyển động và cố định được làm bằng vật liệu chịu lửa có khả năng chống chuyển tiếp thấp – bạc carbon AgC5, giống như trong tất cả các thiết bị IEK mô-đun từ dòng KARAT và ARMAT.
Nhờ những cải tiến, chúng tôi đã đạt được các thông số sau cho dòng điện định mức cao 80 và 100 A:
· Khả năng cắt tối đa định mức Icn – 10 kA.
· Độ bền cơ học – 20.000 chu kỳ.
· Độ bền điện – 5.000 chu kỳ.
Một số thông tin khác về thiết bị mới
· Thiết kế M10H cho phép kết nối tối đa 4 thiết bị bổ sung từ dòng ARMAT ở bên trái.
· Cơ chế ngắt tác dụng nhanh sẽ mở các tiếp điểm bất kể tay cầm thao tác thủ công có được giữ hay không. Và chuyển đổi tức thời giúp giảm thời gian của các quá trình nhất thời trong quá trình đóng và mở tiếp điểm.
· Giống như trong tất cả các thiết bị ARMAT dạng mô-đun, M10H có chỉ báo (cờ cơ học) về vị trí tiếp xúc. Màu đỏ có nghĩa là trạng thái BẬT, màu xanh lá cây – TẮT.
· MCB M10H được sản xuất với nhiều loại đặc tính giải phóng điện từ: B, C, D đã biết cũng như các loại Z, L, K cụ thể.
Có thể sử dụng cầu dao M10H cho 80 và 100 A ở đâu?
Lĩnh vực ứng dụng chính là bảng phân phối chính, bảng phân phối và bảng sàn. Ví dụ: MCB M10H có xếp hạng D100 có thể được lắp đặt ở đầu vào của một hộ gia đình có nguồn điện được phân bổ lớn. Và cầu dao B80 có thể là cầu dao nhóm, cung cấp năng lượng cho phòng xông hơi điện.
