Sau khi các thương hiệu châu Âu rời khỏi Nga, người tiêu dùng trong nước phải đối mặt với tình trạng thiếu các giải pháp công nghệ cao – bao gồm cả những giải pháp do các nhà sản xuất thiết bị chuyển mạch điện áp thấp (LVS) của Nga phát triển. Tình trạng này trở thành thách thức thực sự đối với các nhà sản xuất thiết bị điện. IEK GROUP đã chấp nhận thử thách này và vào năm 2024 đã giới thiệu một tính năng mới “hot” – hệ thống thiết bị đóng cắt điện áp thấp FORMAT PRO.
Giải pháp hàng đầu của công ty dựa trên các sản phẩm cao cấp của IEK:vỏ kim loại có thể tháo rời của dòng FORMATvà dây chuyền thiết bị chuyển mạch ARMAT. Hệ thống được thiết kế cho dòng điện định mức lên đến 2500 A, được thiết kế theo GOST 61439 và đã vượt qua thành công toàn bộ chu trình thử nghiệm, bao gồm cả thử nghiệm dòng điện ngắn mạch phá hủy.
Nhanh và thậm chí còn nhanh hơn
Để thiết kế một hệ thống, sản xuất nguyên mẫu, tích hợp các sản phẩm của công ty vào đó, thử nghiệm… Việc này có thể được thực hiện nhanh chóng như thế nào? Ví dụ, một trong những nhà sản xuất châu Âu đã rời khỏi thị trường Nga đã dành 8 năm để tạo ra hệ thống LVS của mình. Đội ngũ chuyên gia của chúng tôi, với
— FORMAT PRO là một dự án lớn và phức tạp, cuối cùng sẽ kết hợp LVS nguồn cho toàn bộ phạm vi dòng điện định mức (lên đến 6300 A), giải pháp chuyển mạch tự động cũng như phần mềm có khả năng kiểm soát cục bộ trạng thái lắp đặt điện và các chức năng giám sát từ xa. Sản phẩm chúng tôi cung cấp hôm nay chỉ là bước đầu tiên hướng tới mục tiêu lớn, — Sergey Petrukhin, người đứng đầu Bộ phận Giải pháp Tích hợp và Phát triển tại IEK GROUP cho biết. — Chúng tôi đã xem xét lại hoàn toàn giải pháp hiện có dựa trên vỏ FORMAT và phát triển một hệ thống hoàn toàn mới, đặt sự an toàn của nhân viên vận hành, sự thuận tiện và tốc độ lắp đặt, tính linh hoạt trong thiết kế lên hàng đầu.
Hệ thống IEK LVS bao gồm những gì?
Hệ thống FORMAT PRO giống như một hàm tạo bao gồm các khối riêng lẻ – trong trường hợp của chúng tôi là các mô-đun (hoặc khối chức năng). Bằng cách sử dụng hướng dẫn, các mô-đun có thể được lắp ráp thành một giải pháp duy nhất.
Các khối chức năng tồn tại cho tất cả các nhiệm vụ:
- để lắp đặt thiết bị hoạt động,
- để triển khai hệ thống thanh cái (chính, phân phối, N, PE),
- để đảm bảo các hình thức phân chia khác nhau (lên đến 4b).
Một phần không thể thiếu của hệ thống FORMAT PRO là một album gồm các ví dụ về triển khai LVS. Nó có câu trả lời cho tất cả các câu hỏi: nên chọn thanh cái nào, phương pháp nào để đảm bảo kết nối tiếp xúc tốt nhất, kích thước khe hở không khí nên là bao nhiêu. Mọi thứ đều đã được các kỹ sư IEK thiết kế sẵn, người lắp ráp LVS chỉ cần tiến hành lắp ráp theo dự án. Điều này giúp tiết kiệm hàng chục lần thời gian thiết kế và xác định dự toán dự án.
Hệ thống FORMAT PRO bao gồm các mô-đun và “trái tim” của nó – cầu dao không khí ARMAT.
Hệ thống FORMAT PRO bao gồm những gì? Tất nhiên, các bộ phận chính của nó đã trở thành bộ ngắt mạch điện ARMAT.
Ở đầu vào LVS,Máy cắt không khí ARMATcó thiết kế cố định hoặc có thể kéo ra được lắp đặt. Tất cả các bộ phận ngắt mạch đều có bộ nhả điện tử, hoạt động ở nhiệt độ từ ·· đến +70 ° C (và trong một thiết kế đặc biệt có thể hoạt động ở · · · · ° C), có khả năng đo các thông số mạng, khả năng giao tiếp rộng, mức giảm dòng điện định mức thấp, nguồn lực cao.
Một thành phần khác của LVS là nguồn điệnBộ ngắt mạch vỏ đúc ARMATthiết kế cố định, cắm và rút. Đây là những bộ ngắt mạch giới hạn dòng điện với một nhóm tiếp điểm có khả năng ngắt kép và tăng khả năng cắt, khả năng đo các thông số mạng và truyền dữ liệu.
Đối với toàn bộ dây chuyền thiết bị điện ARMAT, chúng tôi cung cấp nhiều loại phụ kiện, cho phép thực hiện các dự án ở mọi mức độ phức tạp.
Kiểm tra
Thử nghiệm – giai đoạn quan trọng nhất trong bất kỳ dự án nào, vì kết quả của nó phải là kết luận về tính đúng đắn của thiết kế, về tính an toàn của giải pháp được đề xuất.

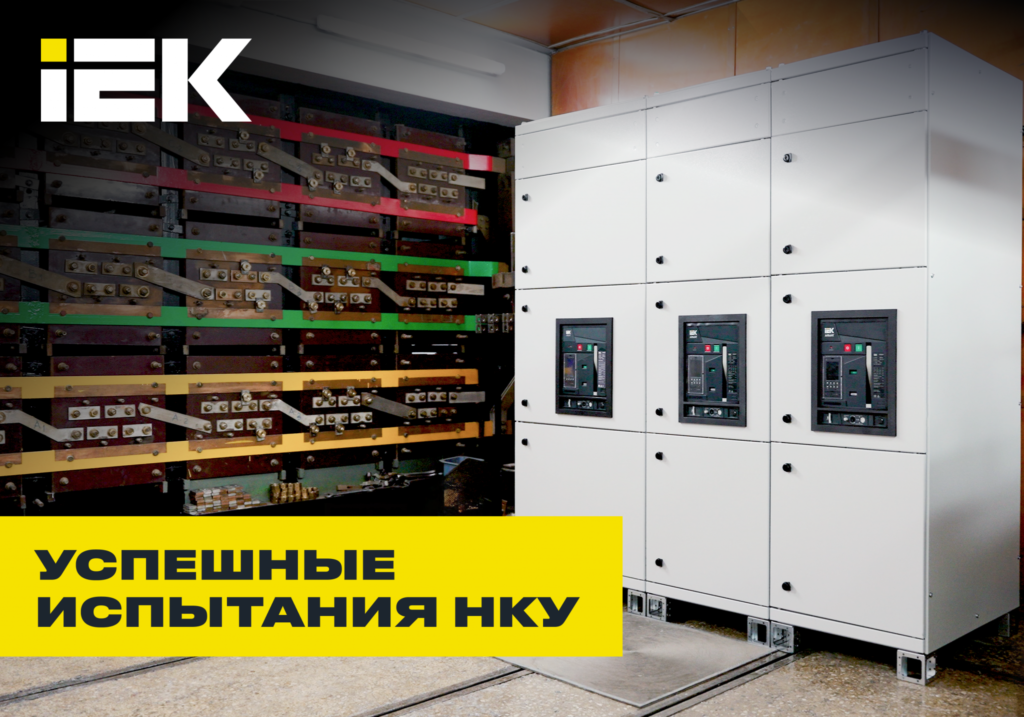

FORMAT PRO LVS cũng không ngoại lệ. Trước khi giới thiệu giải pháp cho khách hàng và đối tác, chúng tôi đã sản xuất một tổ hợp thử nghiệm và đi đến Ulyanovsk, đến trung tâm thử nghiệm “Kontaktor”. Về mặt thử nghiệm chuyển đổi, đây là một trong những trung tâm mạnh nhất ở Nga, được công nhận, trong số những nơi khác, để thử nghiệm LVS.
Bạn muốn biết các bài kiểm tra FORMAT PRO LVS diễn ra như thế nào? Theo liên kết – thật thú vị!
Dài nhất là thử nghiệm độ tăng nhiệt độ, trong đó đặt dòng điện định mức 2500 A vào đầu vào, tổng tải cũng lên tới 2500 A. Thử nghiệm kéo dài đến 8 giờ và kết thúc khi đạt đến nhiệt độ ở trạng thái ổn định tại các điểm kiểm soát.
Để thử nghiệm, 42 cảm biến được gắn tại các điểm đặc trưng, liên tục ghi lại các giá trị nhiệt độ trong thời gian thực. Các chuyên gia của IEK đảm bảo rằng khi dòng điện định mức chạy qua, giá trị tăng nhiệt độ trong FORMAT PRO LVS vẫn nằm trong giới hạn được quy định bởi tiêu chuẩn. Đồng thời, không có hiện tượng giảm công suất ở mức bảo vệ đã công bố, điều này cho thấy chất lượng cao của giải pháp và đảm bảo khả năng hoạt động của tất cả các thiết bị trong quá trình hoạt động lâu dài của LVS.
Một trong những thử nghiệm quan trọng nhất – kiểm tra khả năng chống dòng điện ngắn mạch của hệ thống. FORMAT PRO LVS đã chịu đựng thành công: dòng chịu nhiệt của thanh cái chính – 45 kA (trong 1 giây), dòng chịu được cực đại (điện động) của thanh cái chính – 100 kA. Giá trị này cao hơn khoảng 25% so với giá trị có thể gặp trong lắp đặt điện thực tế, nghĩa là trong chế độ khẩn cấp, LVS sẽ duy trì tính toàn vẹn và sau khi nguồn điện được khôi phục, nó sẽ sẵn sàng tiếp tục hoạt động.
Trước và sau toàn bộ chu trình thử nghiệm, FORMAT PRO LVS đã được kiểm tra điện áp chịu tần số nguồn và điện áp chịu xung. Trong quá trình thử nghiệm cũng không có vấn đề gì phát sinh. Hệ thống chịu được mọi thứ và vẫn hoạt động đầy đủ.
FORMAT PRO LVS – dành cho các dự án có độ phức tạp bất kỳ.
— Giải pháp của chúng tôi được thiết kế theo tất cả các quy chuẩn và tiêu chuẩn hiện đại, có tính đến các quy trình vật lý phức tạp xảy ra trong quá trình hoạt động bình thường và trong các chế độ hoạt động khẩn cấp, — Dmitry Dryuma, người đứng đầu “Hệ thống phân phối điện” SBE tại IEK GROUP cho biết. — Giải pháp mới cho phép dễ dàng thiết kế, sản xuất và mở rộng quy mô LVS nhờ cấu trúc mô-đun. Chúng tôi cung cấp một hệ thống mà nhờ đó khách hàng có thể thực hiện các dự án có độ phức tạp gần như bất kỳ – nhanh chóng, hiệu quả và với chi phí lao động tối thiểu. Và quan trọng nhất, khi vận hành LVS dựa trên giải pháp của chúng tôi, sự an toàn tuyệt đối của tất cả nhân viên đều được đảm bảo. Chu kỳ thử nghiệm được thực hiện thành công là sự xác nhận 100% về điều đó.
Trong quá trình thử nghiệm, LVS đã được thử nghiệm cho dòng điện lên tới 2500 A. Tuy nhiên, các chuyên gia của công ty hiện đang phát triển một hệ thống cho dòng điện cao hơn, theo quan điểm – lên tới 6300 A.
Hệ thống FORMAT PRO – trong không gian triển lãm IEK.
FORMAT PRO LVS, được lắp ráp dựa trên các sản phẩm IEK, lần đầu tiên được giới thiệu tại triển lãm “Electro” vào tháng 6 năm 2024, nơi nó đã thu hút được sự quan tâm lớn của khách tham quan. Và bây giờ bạn có thể làm quen với nó trong không gian triển lãm IEK, tại văn phòng trung tâm của công ty ở Shcherbinka (Moscow).
